有源信标电缆

1) 规格型号：

Ø 有源信标电缆型号为ET 2PI795 (RG22)；

Ø 信标与编码器LEU的电缆很大长度取决于电缆质量；

Ø 所选用的电缆需有乐成且成熟的用于有源信标和编码器LEU通讯的轨道交通应用履历，并提供相关产品质量证实及现实应用证实质料
。

2) 特征：

Ø 电缆的使用情形温度为－40℃～＋70℃；

Ø 电缆的燃烧特征不低于GB/T 19666-2005划定的阻燃B类，试验要领切合GB/T 18380.34-2008；

Ø 低烟指标透光率大于60％，试验要领切合GB/T17651（idt IEC61034）
。

Ø 无卤指标HCL的含量：PH值（4≤pH≤9）、电导率≤100μS/cm，试验要领切合GB/T17651（idt IEC60754）
。

1) 电气特征：

Ø 特征阻抗：在200MHz ，为95±15Ω；

Ø 衰减在50KHz<3.5dB/km；

Ø 衰减在560KHz<7.5dB/km；

Ø 衰减在1MHz<10dB/km
。

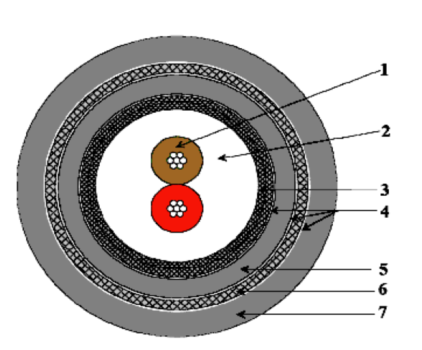

2) 电缆结构

1：2芯7/0.4 mm 裸铜电线，截面积：0.88mm²，绝缘：聚乙烯，直径=2.29±0.05mm，颜色： 棕－红；

2：聚乙烯护套；直径=7.25±0.15mm；

3：屏障，2 层镀锡铜编织线；单丝直径：0.16mm；

4：疏散带；

5：小护套；

6：钢线铠装；

7：护套: 聚氯乙烯；直径=14.3±0.70mm
。

3) 电缆测试：电缆供货商必需提供100、500、1000、2000、50000KHz频率条件下LCR综测仪特征阻抗和阻延迟特征测试报告以及插入消耗测试报告，测试指标必需知足信号系统的要求
。

4) 推荐电缆：

信号系统集成商推荐使用以下一些具备资格的电缆
。

若是使用其它电缆，必需经由信号系统集成商的测试与认证
。

下表详细形貌了与信号系统集成商推荐电缆相对应的毗连器插头的针脚设置
。

应凭证下表所选择的信标电缆型号和长度，设置毗连器插头的针脚（跳接）
。

与信号系统集成商推荐电缆相对应的毗连器插头设置

为了与标准的欧式信标毗连器SAIB 124-212-05C兼容，信号系统集成商推荐的电缆是：

制造商: Acome 参考型号Ref: M4416A

或

制造商Nexans 参考型号Ref: ET 2PI795

或

制造商天水电缆厂 参考型号Ref: ET 2PI795 (RG22)

5) 各厂家电缆手艺规格要求：

（1）Acome

型号Ref: M4416A:
